手表里面的3个小表图解(手表上的表盘图解大全)

计时表的由来

Chronograph常被翻译为计时码表,我国精密计时专业制造用语则称为计时表,计时表原文的本意可以翻译为时间的书写器。事实上第一个计时器就是一个书写器。第一个计时装置是一个书写器,它是一个能精确地在刻度盘上写出测量时间的钟。它的发明人是法国的制表师秀赛。这个人在1821年发明了一个带有钢笔尖的钟。笔尖能够以点点的方式写出所测量的时间长度。他把这个钟叫做时间书写器。

手表里面的3个小表图解(手表上的表盘图解大全)-第1张图片

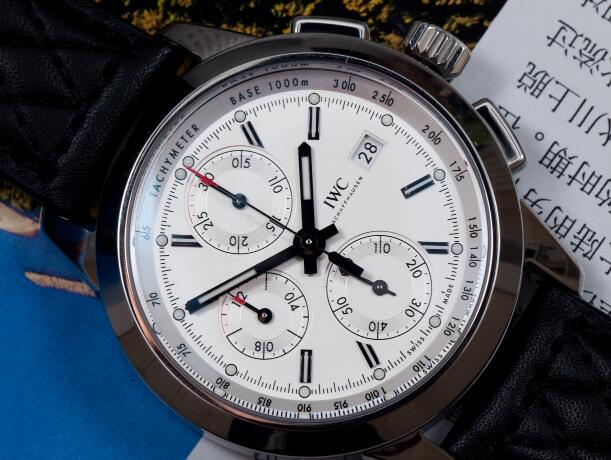

万国工程师系列IW380701计时男表

这之后,很快怀表就可以用指针来显示测量的时间了。但是每测量一次机芯都被停下来,为了测量一段时间,连原本的时间显示都丢了,这肯定是不会令人满意的。

1831年,第一只能够任意启动和停止而不把机芯弄停的计时怀表诞生了。但这只表有一个小小的遗憾,似乎要挑战使用者的耐心,它必须要等秒针转到零位启动才便于计算时间。

手表里面的3个小表图解(手表上的表盘图解大全)-第2张图片

欧米茄 超霸系列 326.30.40.50.01.002 自动机械表

1844年,制表师阿朵夫.尼克尔给计时轮上设计了一个心形凸轮可以让秒针、分针或时针迅速归零,等待秒针起点的时代成为过去。现代意义上的计时表已有3个最基本的功能,启动、停止和回零。


计时表的计时机构

计时机构基本上有40个左右的零件,这些机构只有当启动计时功能时才与走时机构结合。这有点像给汽车挂挡。计时机构自1862年以来,尽管有些技术上和结构上的改动,但基本原理一直保持到现在。它们的电子竞争对手遵从的则是完全不同的原理——芯片控制的步进电机。

手表里面的3个小表图解(手表上的表盘图解大全)-第3张图片

泰格豪雅(TAG HEUER)-卡莱拉系列 CAR2013.FC6313 机械男表

腕上计时表不过是小型的怀表,只不过其佩戴和操作的方式稍有不同而已。所以机芯必须要做得足够小才使用。到现在为止,总共出现过约200个类型、25种尺寸的计时机芯。史上最小的计时机芯尺寸为21毫米,比我们常见的ETA2984——2机芯(28.6毫米)小得多。这是制表史上的杰出的成就。

计时表出现在20世纪前20年,但要说明的是早在1800年以前,能读秒的怀表就出现了,不过那种怀表每测量一次时间就要把机芯停下来。后来还出现过扎起表上装上第二个机芯的计时表,但那种机芯如上面所说的那样,不能随时计时,你要等秒针走到特定的位置才可以开始计时。


表盘上带指针的小圈

计时码表表盘上带指针的小圈叫副表盘或叫功能小盘,在手表盘上一般为两个或三个。通常计时秒针是表盘中央且停在12点位的那个副表盘,而走时秒针则安排在副表盘上。计时表最明显的特征是这个常动的小秒针和至少另一个分钟计时用的副表盘。每当计时秒针转完一圈,分钟盘就会向前走一个(60分钟一圈)。

手表里面的3个小表图解(手表上的表盘图解大全)-第4张图片

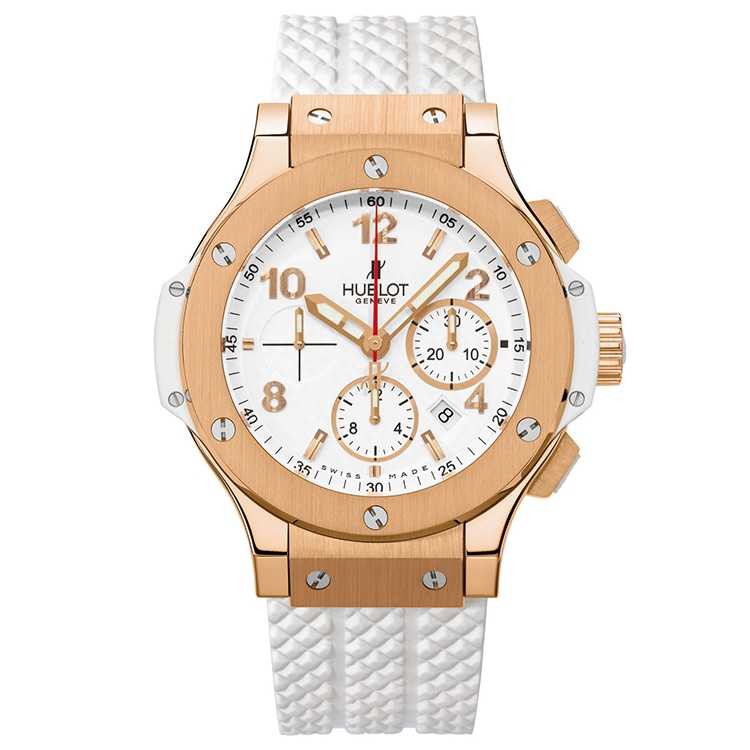

宇舶HUBLOT-BIGBANG系列 301.PE.230.RW 男士自动机械表

所以我们可以从分钟计时盘上看到15、30、45、60等分钟刻度。同理很多计时表的3个小表盘就是小时的计时盘了。计时秒针的运行是由一次次的窜动构成的,这个窜动时长正好决定着计时表的精度。比如,摆频为1.8万次/小时的摆轮,计时秒针窜动为200毫秒,即可以测量的精度为1/5秒。
