长期以来,天文陀飞轮一直是百达翡丽最复杂的腕表,直到它被6300型(和型号6175)的大师编钟型所取代,可以说是该品牌的第一款超级复杂功能。这无疑是该品牌的第一款双面腕表,延续了双面大复杂功能的传承,包括为小亨利·格雷夫斯和詹姆斯·沃德·帕卡德制造的著名手表以及最近的Calibre 89。
它拥有12项复杂功能,于2001年以Ref. 5002的名义首次亮相,然后在2014年演变为Ref.6002。型号6002拥有更精致的44毫米表壳,以及经过改进的日历显示,但在功能和机械方面与前身型号5002相比没有变化,后者略小,为42.8毫米。
天文陀飞轮型号5002P,该表款的首款表型
型号 5002 在由机器完成的表壳带上饰有浮雕装饰
尽管尺寸相当,但型号6002无疑是更引人注目的手表,因为完全雕刻的表壳和珐琅表盘。事实上,Ref. 6002可能与经典倾向的大复杂功能一样过分。
两款腕表均由R TO 27 QR SID LU CL提供动力,这是一个由705个零件组成的多层机芯。在世界上第一次,我们将带您进入机芯并向您展示每个图层。
保留在当前目录中的天文陀飞轮型号6002R
型号6002几乎镌刻在每一个表面上,甚至包括三问报时滑块
天文陀飞轮的机芯基本上是三种熟悉的机芯的组合。其底座是R TO 27,这是一款于1993年推出的带有陀飞轮和三问报时装置的手动上链机芯。
加上万年历模块,机芯配备三问报时、陀飞轮和逆跳万年历。多年来,该机芯已应用于多个型号,从型号5016到今天的型号5316/50P。
拼图的最后一块是来自天体参考的天空图。5102 和 6102。与机芯正面的万年历模块不同,天空图模块被添加到基本机芯的背面,从而产生双面显示。
显示星图的参考文献5002的背面
以及型号6002的背面,具有相同的星图,但位于更大的雕刻表壳内
感谢一位才华横溢、自学成才的制表师朋友,我们得以深入了解机芯的不同层次。每一层都代表着一个关键的复杂功能——一个迷人的视角,很少有人能从百达翡丽工厂或其服务中心之外欣赏到。

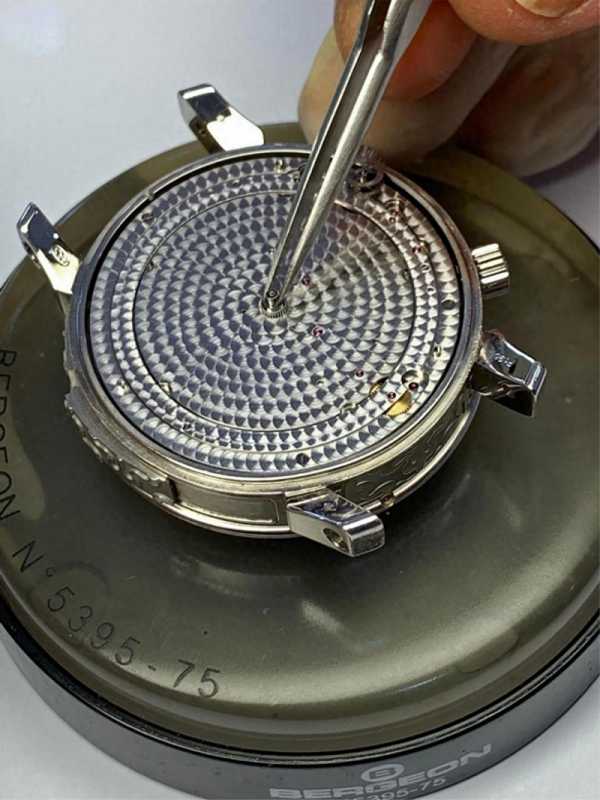

因为星图模块在背面,所以取下表背时首先会遇到。星图显示包括一个带有月相孔径的蓝色圆盘,在其上方,一个带有夜空星星的透明蓝宝石圆盘 - 两者都旋转不同的速度以描绘日内瓦的夜空。

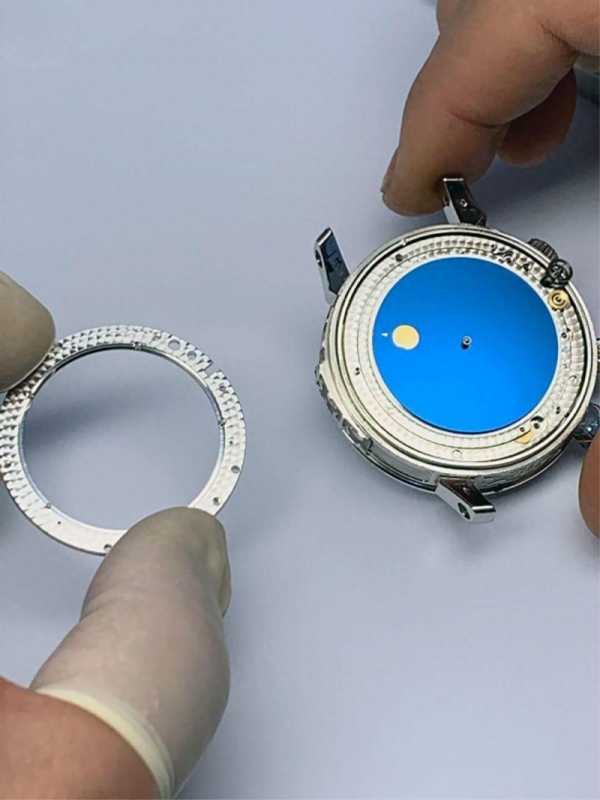

带有月相孔径的蓝色圆盘,以及驱动旋转圆盘的两个小齿轮(右侧可见)
星图模块主板
星图模块的各种环

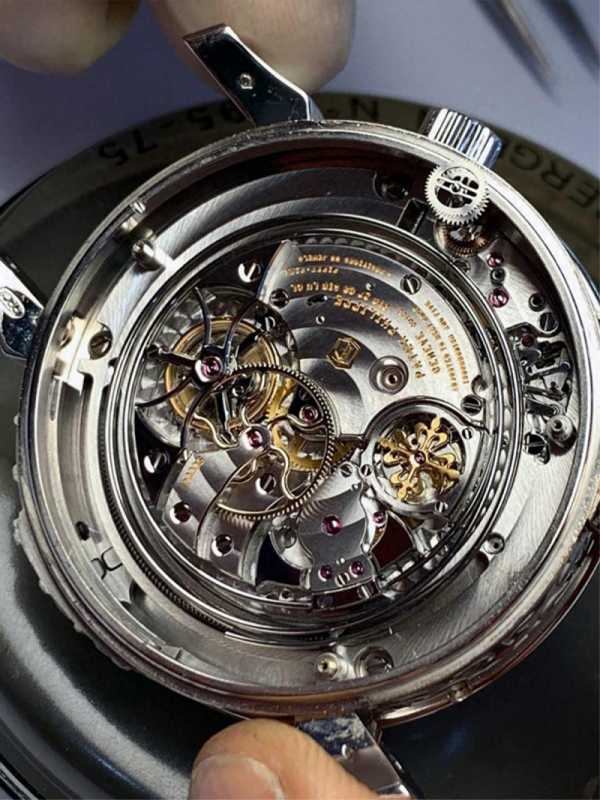

拆下星图模块的主板,可以看到R TO 27底座的运动。中央轮带有波浪状辐条,机芯易于辨认。但在这里,它建在一个明显更宽的底板上,以适应星图显示。
RTO 27基础机芯,带有用于星图显示的微小齿轮,右侧边缘可见无钥匙工作
一旦出箱,前面的两个复杂程度就会显现出来。最顶层是万年历模块,与百达翡丽所有逆跳万年历表款相同。

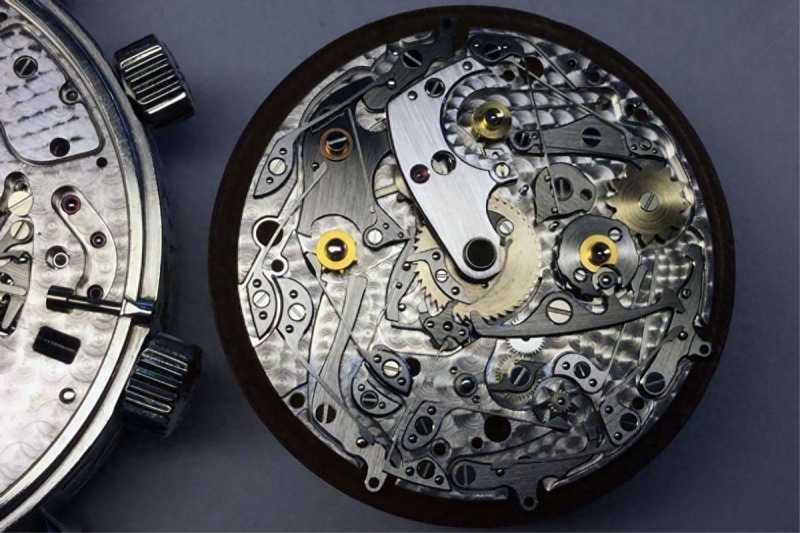

带有特色杠杆和弹簧的日历模块
抬起万年历模块即可离开底座机芯。在这里,扩大的底板最为明显,三问报时装置由齿条和蜗牛凸轮组成,簇拥在9点钟和12点钟之间。
与底板的尺寸相比,无钥匙作品显得很小,因为R TO 27机芯的初始版本是为36毫米手表设计的。
[对于任何想知道为什么上图的手表首先被拆卸的人:驱动星图的小轮子没有完美地啮合,需要一些调整。作为一名业余制表师,店主决定自己解决这个问题。
R TO 27 QR SID LU CL的构造体现了百达翡丽(以及现在许多其他高级钟表品牌,如爱彼Code 11.59 Universelle)长期采用的开发方法,其中大型复杂功能机芯可以分解为各个层次,并重新用于制造其他机芯和型号。同样也可以通过重新混合复杂功能来实现。
这种方法在大师编钟的300卡路里中达到了顶峰。这催生了大自鸣号型号6301P的GS 36-750 PS IRM,它基本上是Cal.300减去除包含大罢工复杂功能的底座机芯之外的所有东西。
如果考虑到所有变化,该品牌总共有几十个,高度复杂的机芯的稳定性代表了这一理念的不同方面。而百达翡丽的天文陀飞轮腕表的R to 27 QR SID LU CL和大师编钟的300卡则体现了百达翡丽在工业高级钟表领域的惊人实力——即无与伦比的能力,能够开发大量高端复杂机芯,并以同样规模生产它们。
