在2024年钟表与奇迹展(Watches&Wonders )上,劳力士更新了蚝式纵航者(Sky Dweller)腕表系列,发布了两款18k金新型号,并搭配了五珠链表带,给劳力士这只复杂腕表改头换面。纵航者系列在2012年发布时是劳力士旗下最复杂的手表,十几年后仍然如此。尽管技术复杂,但纵航者在很大程度上是劳力士融合了面向实用性和功能性的创新。
纵航者的cal.9002机芯结合了萨罗斯年历和24小时格式的第二个时区,拥有多项专利,使纵航者成为21世纪最具创新性的劳力士手表之一。劳力士对年历的处理可能是当代制表中最独特的。它依赖于巧妙的数学和齿轮力学,同时摒弃了传统的杠杆或齿轮,以最大限度地提高可靠性和可用性。

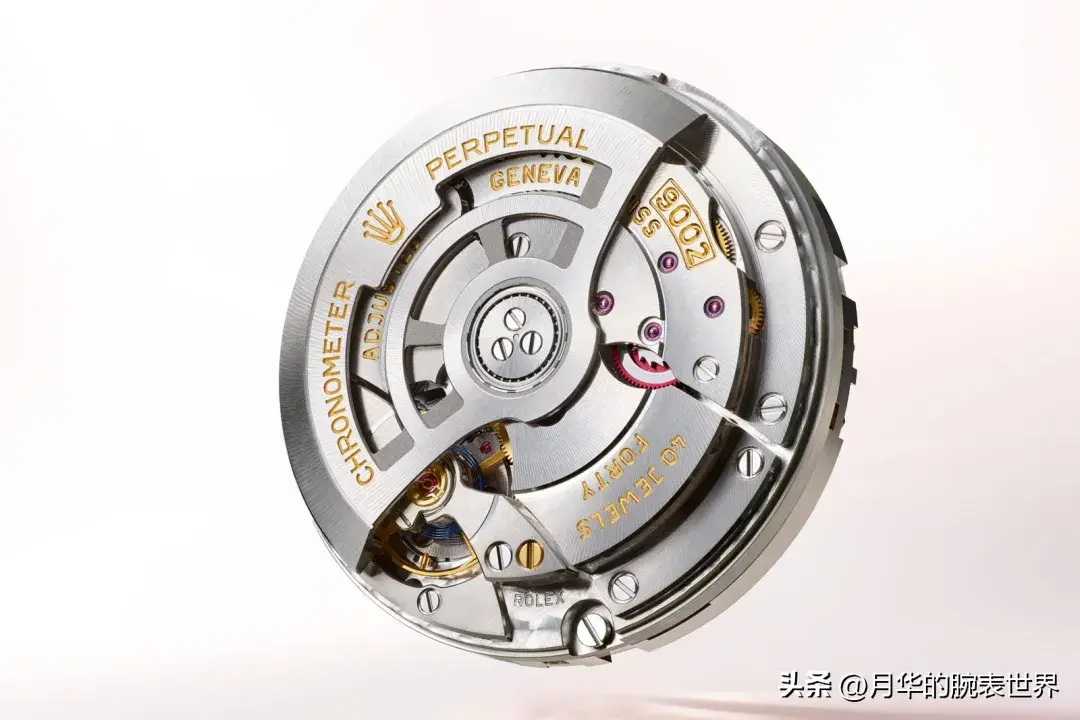

第二代劳力士纵航者机芯,即继cal 9001之后的cal 9002
得益于创新的Ring Command系统,劳力士成功地将纵航者的所有复杂功能融入到经典的蚝式表壳的设计中。纵航者的表壳外面没有计时按钮,而是依赖于表圈作为一种巧妙的功能选择机制,将标志性的装饰凹槽表圈转化为功能性设备,同时消除了对额外表冠或按钮的需求。

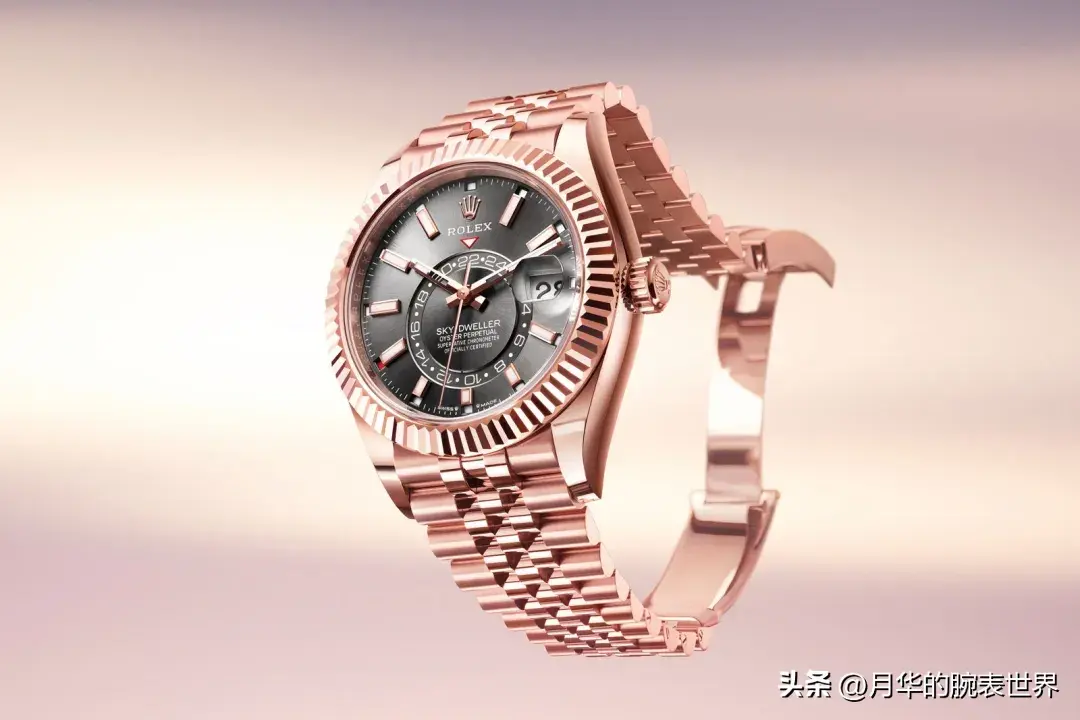

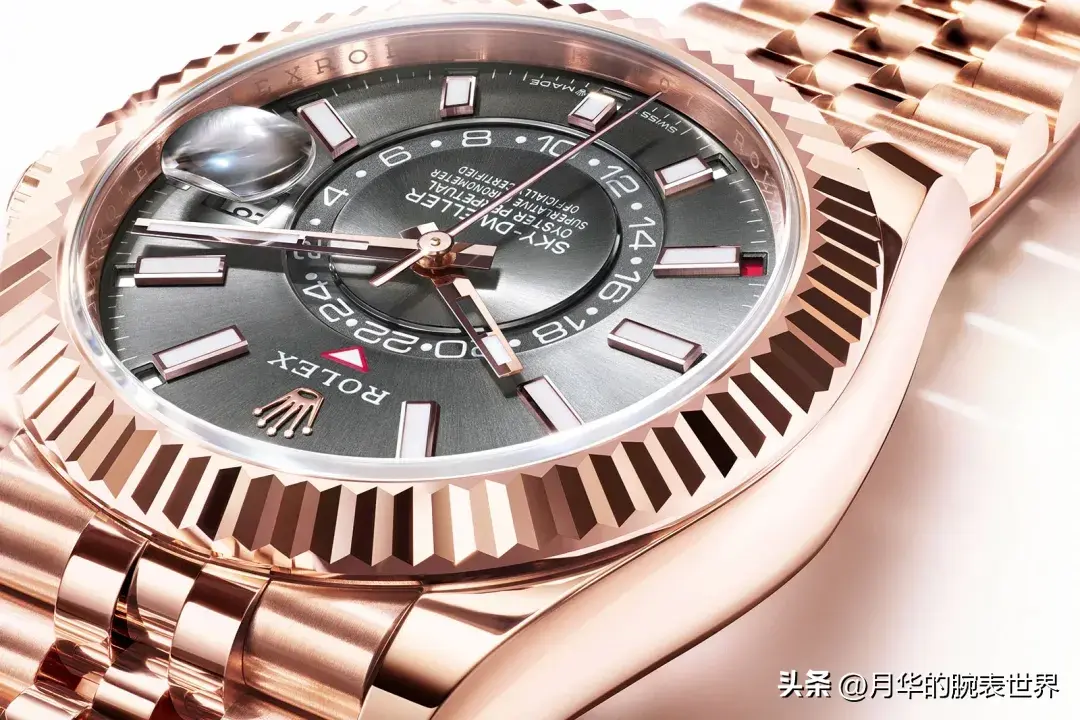

编号336935,18k永恒玫瑰金,配板岩表盘五珠链表带
Ring Command系统是一个复杂的专利接口,将旋转表圈、上弦表冠和机芯连接在一个系统中,使佩戴者能够以简单方便的方式单独选择和设置手表的功能。这导致了表壳复杂的结构,为了确保满足防水性,这使得机芯和表壳的组装程序更加繁琐。纵航者手表的防水深度等级与传统的劳力士其他蚝式手表相同,这让纵航者手表更加令人印象深刻。

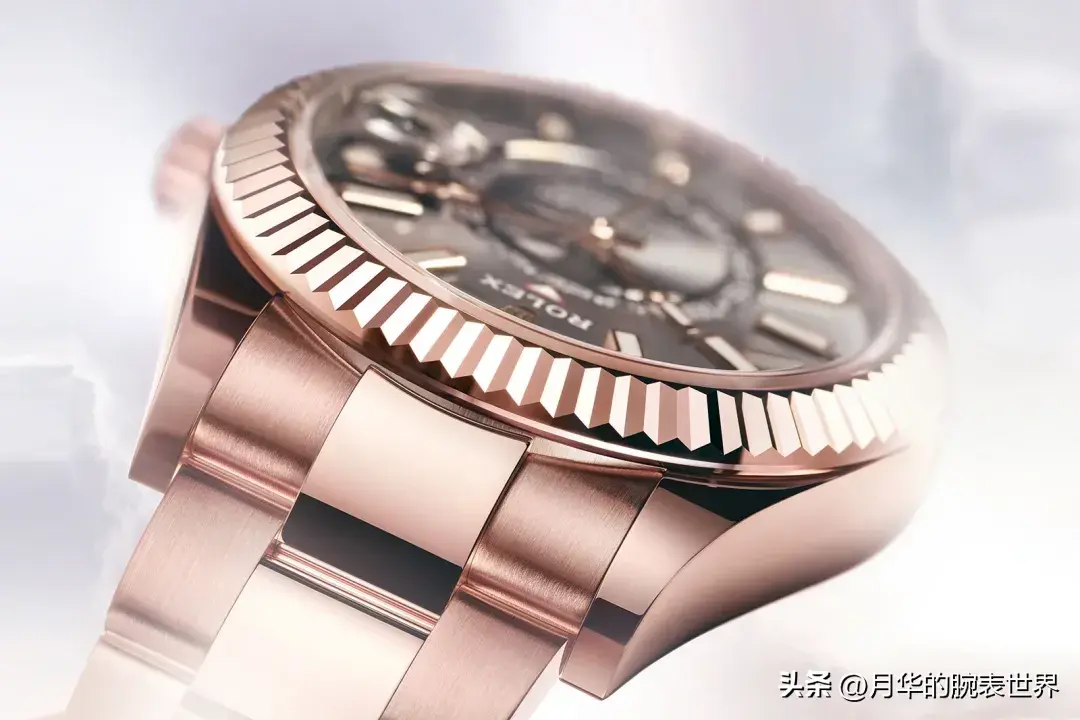

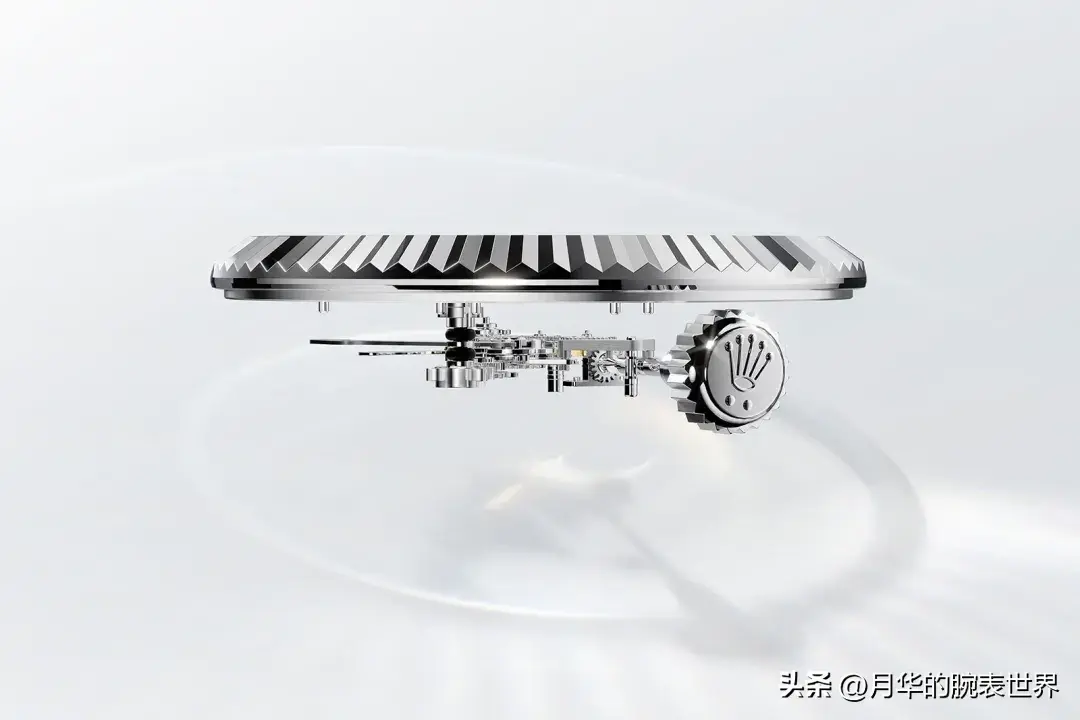

Ring Command系统,一种机械连接表壳和机芯的专利系统
然而,所有的复杂性为佩戴者带来了一个独特而简单的界面,为佩戴者提供了一种更直观方便的手表设置方法,比操作表壳上的几个表冠位置或按钮要方便得多。但,矛盾的是,环形调节系统比它负责设置的萨罗斯年历更复杂。Ring Command系统依赖于控制齿轮,就像齿轮操作的计时码表一样,由旋转的表圈设置到位。
尽管纵航者腕表内置了21世纪的技术,但其复杂功能巧妙地向历史悠久的劳力士手表致敬。GMT的第二个时区功能让人联想到GMT Master的复杂性,而萨罗斯年历巧妙地参考了20世纪50年代的蚝式手表ref.6062,采用三日历和月相,这是当时最复杂的劳力士手表。
萨罗斯年历
萨罗斯年度日历显示窗口由两个独立的指示器组成,一个是月份指示器,另一个是日期显示窗口,在不影响易读性或美观性的情况下,它完全可以作为日历使用。在表盘的外围,就在每个小时刻度旁边,有一个小窗口,可以作为月份显示。
在30天的月末,日期显示会立即跳到下个月的第一天。这是通过日历机制实现的,该机制本质上是一个带有扭曲的行星齿轮组。事实上,行星齿轮结构组成了萨罗斯年里,这是一个天文学术语,指的是太阳、地球和月球对齐以产生日食的周期。

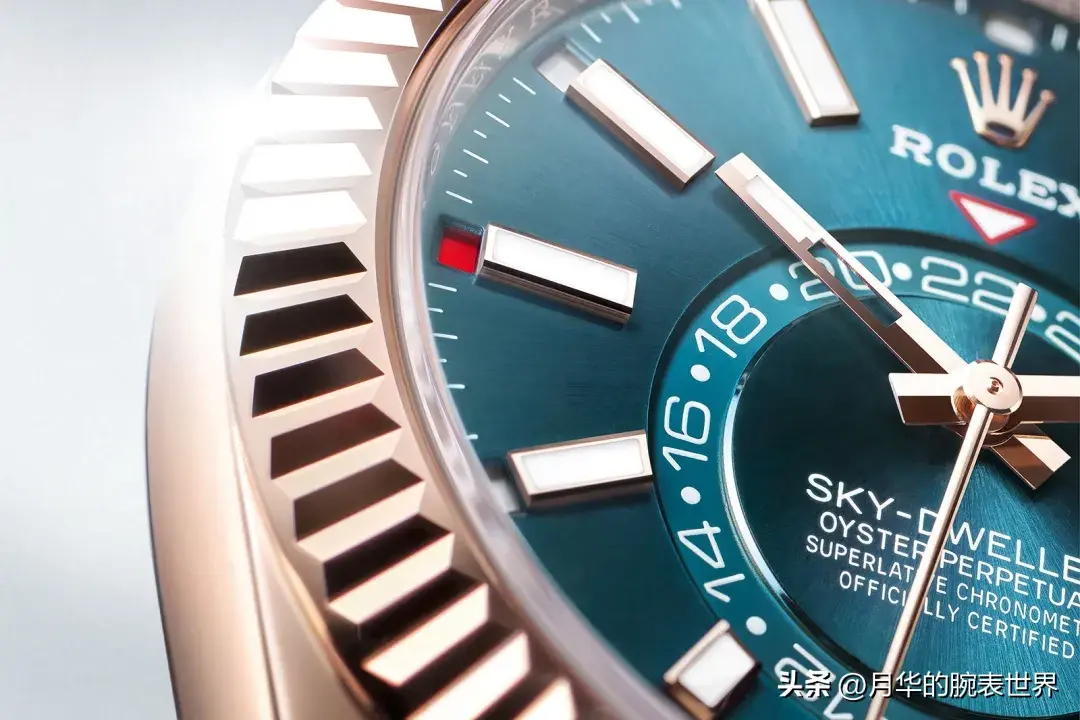

巧妙的月份指示器,这里显示九月,在九点钟的窗口显示红色
萨罗斯年历工作原理

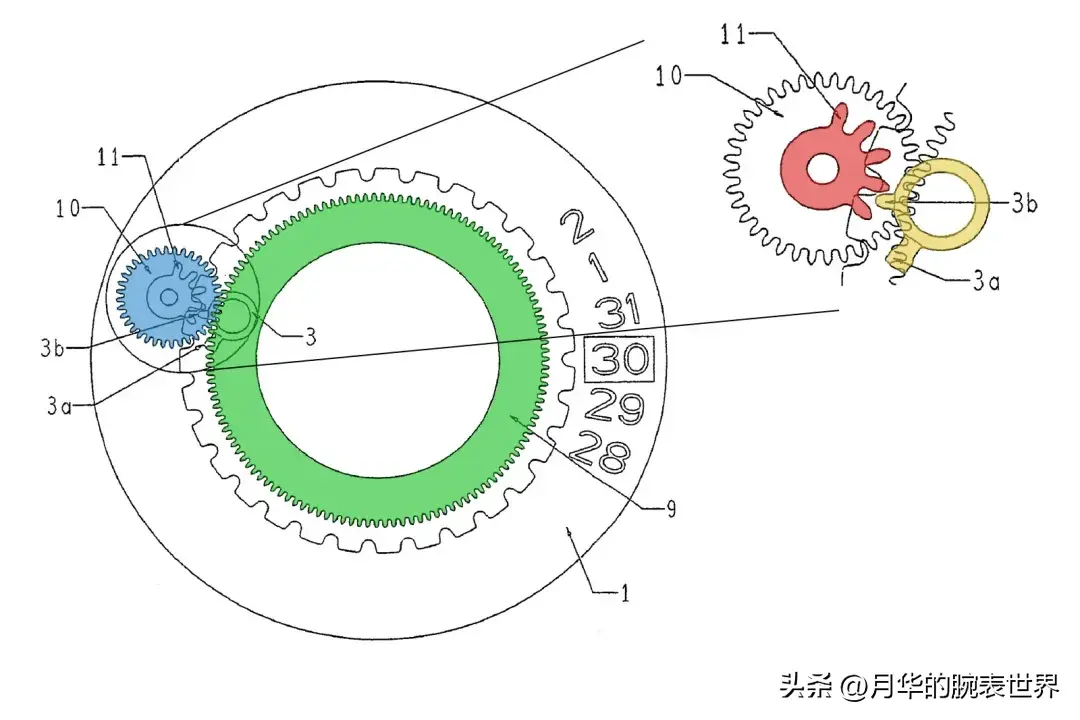

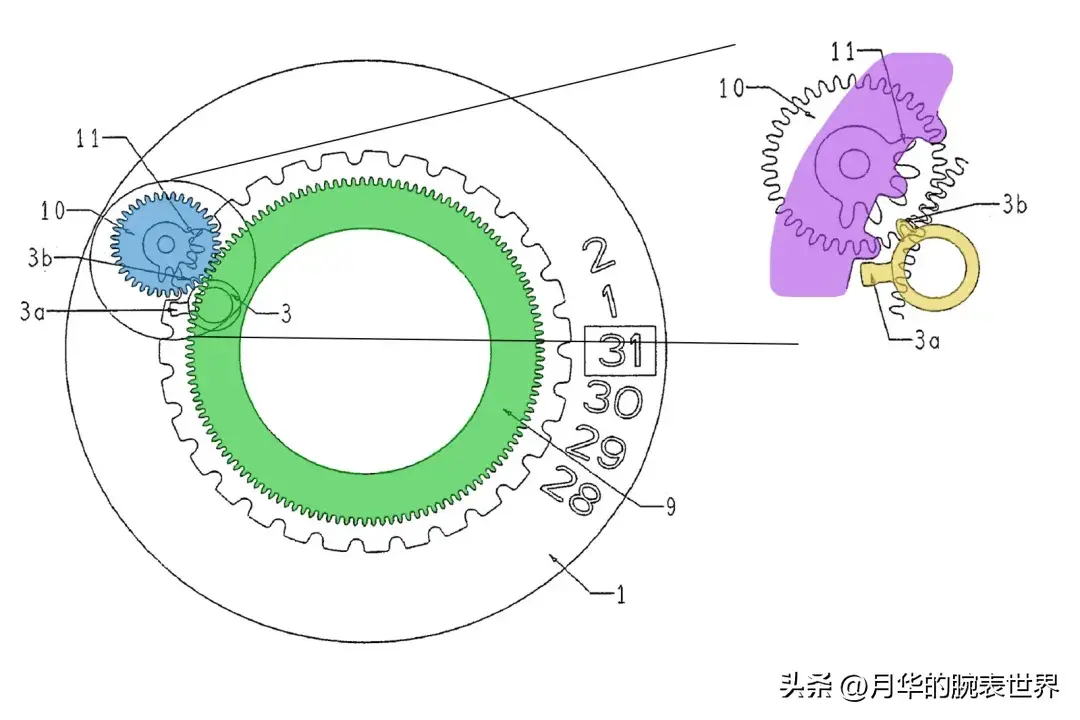

下图1展示了纵航者腕表萨罗斯年历系统的结构概况。日期轮1充当载体,每天旋转1/31圈。与日期轮相连的是卫星轮10,它围绕固定的太阳轮9滚动。A日期轮1顺时针旋转,它沿着固定齿轮9拖动卫星轮10,使其也顺时针移动。
劳力士标志性的即时日期跳线(我们在这里不会深入探讨)使日期轮10在午夜时分迅速前进一格。对于纵航者腕表来说,日期跳线3被调整为包括第二根齿的3b,它实现了有限但至关重要的一步。
图1
在30天的月份里,该系统必须将日期提前两次,从上个月的31日提前到下个月的1日。在那些特定的月份里,卫星轮10被日期跳线上的次齿3b带到靠近的位置。首先,卫星轮的第11部分与齿轮3b接触,从第30个切换到第31个,然后基础跳线将日期盘正常推进到第1个,如图2所示。
劳力士自己在专利中将11和3b之间的奇怪结合描述为“pseudo-paradoxal”。日期跳线顺时针旋转。当指状齿轮3b与卫星轮上的一个齿11接触时,该齿也围绕固定齿轮6顺时针滚动,接下来是迫使整个日期盘逆时针转动。
实际发生的情况是不同的,不是很直观。由于内部指状卫星齿轮啮合发生在远离行星齿轮组中心的地方,它实际上使日期盘前进了一步。这种矛盾的动作实际上将齿11与指状物3b结合在一起,因为它们相互对立,使啮合更加牢固,类似于擒纵机构中的牵引作用。
图2
结果是一种有选择地跳过每月31日的机制。这一切都发生在几分之一秒内,就像一个常见的日期更改一样,因为两个日期指形齿一个接一个地快速连续工作。月底,日期盘上与月环(未显示)啮合的扇形齿轮使其前进到下个月。
萨罗斯年历在手表机械方面是一个独特的设计。它利用了一个模糊的机械原理,使齿轮组跳跃有点违反直觉。
此外,萨罗斯年历是高效的,因为该装置只在基本日期上添加了很少的部分,并且可以前后设置,因为它都是基于滚动齿轮的。妙处是计算卫星轮和太阳轮之间的最佳传动比,这样卫星轮在每个30天的月份里总是能够与图2中的3b啮合。

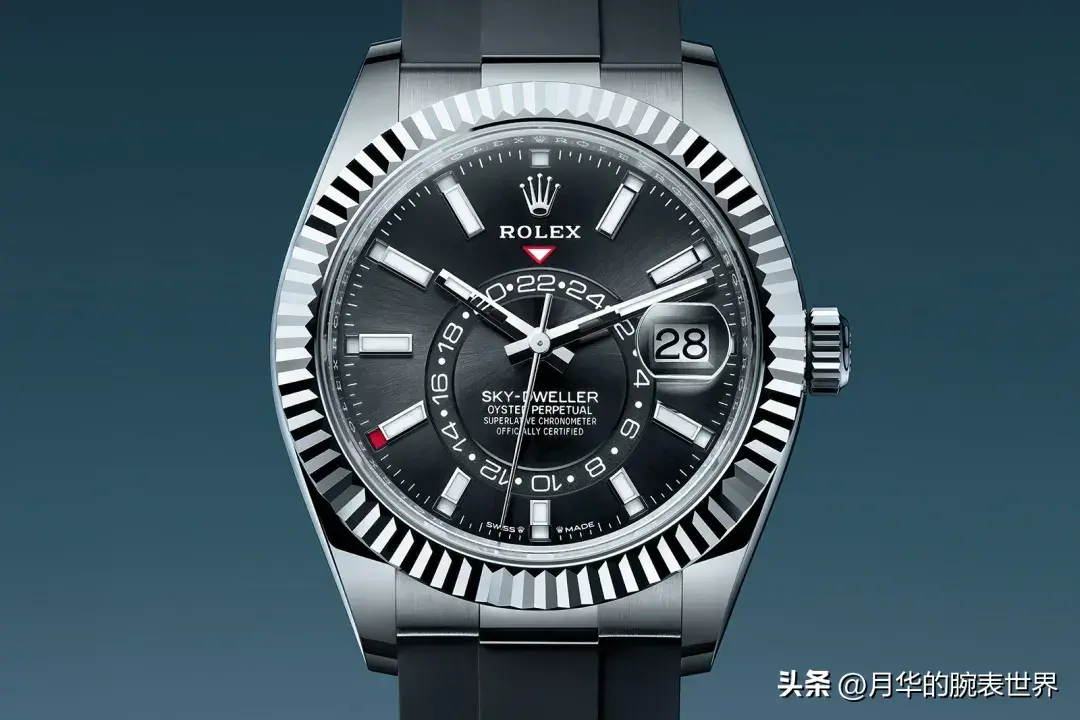

图中年历显示8月28日,而第二个时区显示晚上10:11
环形控制系统
纵航者腕表的另一个独特之处是环形指挥系统。带凹槽的旋转表圈不仅是一种外观装饰,更是一种与机芯直接相关的功能部件。环形指挥系统于2007年首次在Oyster Perpetual Yacht Master II上推出,然后在2012年为纵航者腕表重新推出。
环形指挥系统的作用是协助设置纵航者腕表的各种复杂功能。奇怪的是,当拧开时,纵航者腕表表冠只能处于两个位置:一个用于旋转,一个用于设置。要访问特定的设置模式,佩戴者必须使用环形指挥旋转挡板。

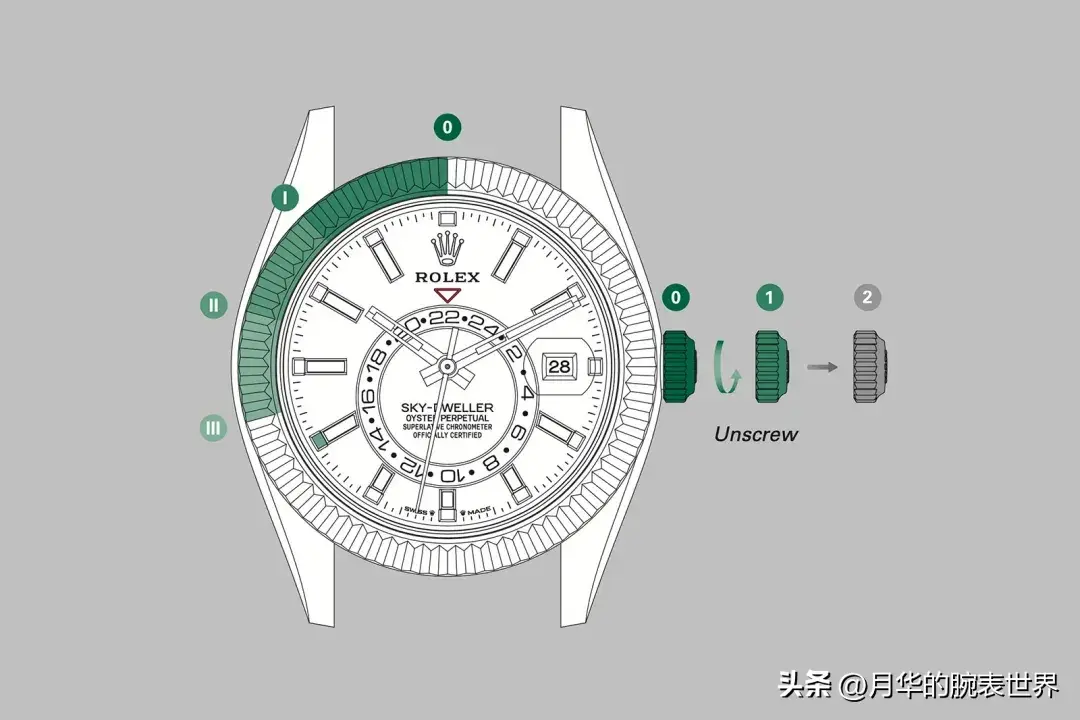

为了设置时间,佩戴者首先拧开表冠并将其拉出到第一个档位,然后逆时针旋转表圈,直到它到达位置III,如图3所示。这会破解秒针,使时间同步到秒。现在,通过向任一方向转动表冠,可以设置24小时GMT盘和中央分针上的小时指示。
图3
顺时针转动表圈一次,用户可以通过表冠以一小时为增量调整当地时间。再按一下表圈,佩戴者就可以快速设置萨罗斯的年历和日期。再顺时针按一下,表圈就会进入“空档”状态,佩戴者现在只能通过表冠上发条了。
只要表壳中的专用栏杆允许,旋转的表圈可以自由滑动约100°。表圈内部有多个销钉,与马耳他十字架配合使用。就像旧时钟中的灯笼齿轮一样,当成对的别针与马耳他十字架相互作用时,它们会旋转180°。

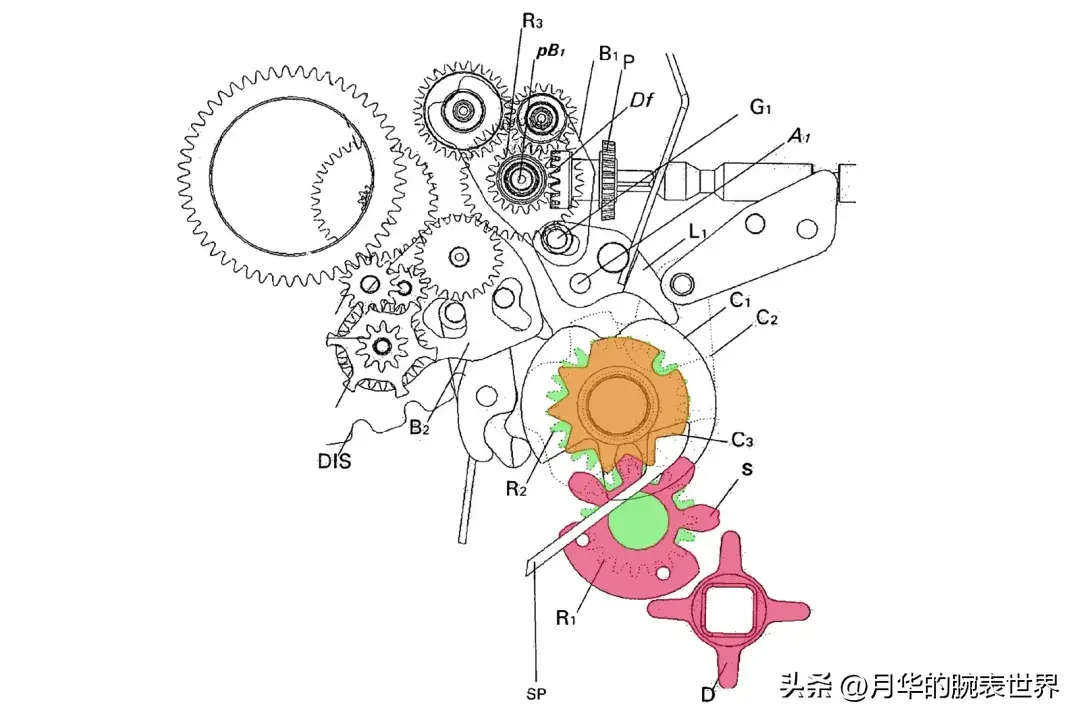

马耳他十字架与一根深入表壳的管子相连。其轴通过两个O型圈密封进行防水处理,类似于冠状杆管。表壳内,马耳他十字架对面是一个四角星齿轮(图4中的粉红色D)。D直接与S档配合使用,采用一种反向马耳他十字设置。与S同轴的是与R2啮合的齿轮R1。这样就把表圈的运动传递给了机芯。
图4
与R2同轴并配对的是组成系统控制机构的选择凸轮总成。橙色的凸轮C3与跳线配合使用,将凸轮组安全地定位在正确的位置。

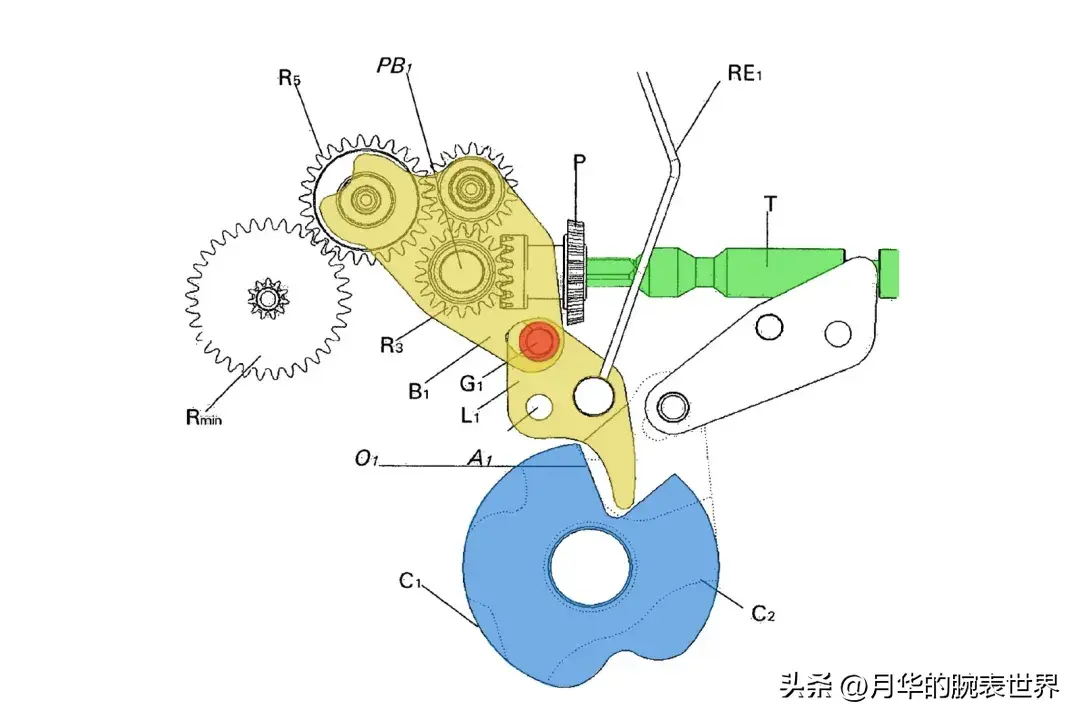

图5显示了内环命令系统的简化视图。在任何给定点,许多杠杆都位于凸轮C1的表面上。当表圈将杠杆定位到特定位置时,它们可以落入C1轮廓中的专用凹口中,从而进入特定的时间设置模式。图4显示了通过杠杆L1和B1的黄色组件处于经典时间设置位置的冠状杆。
图5

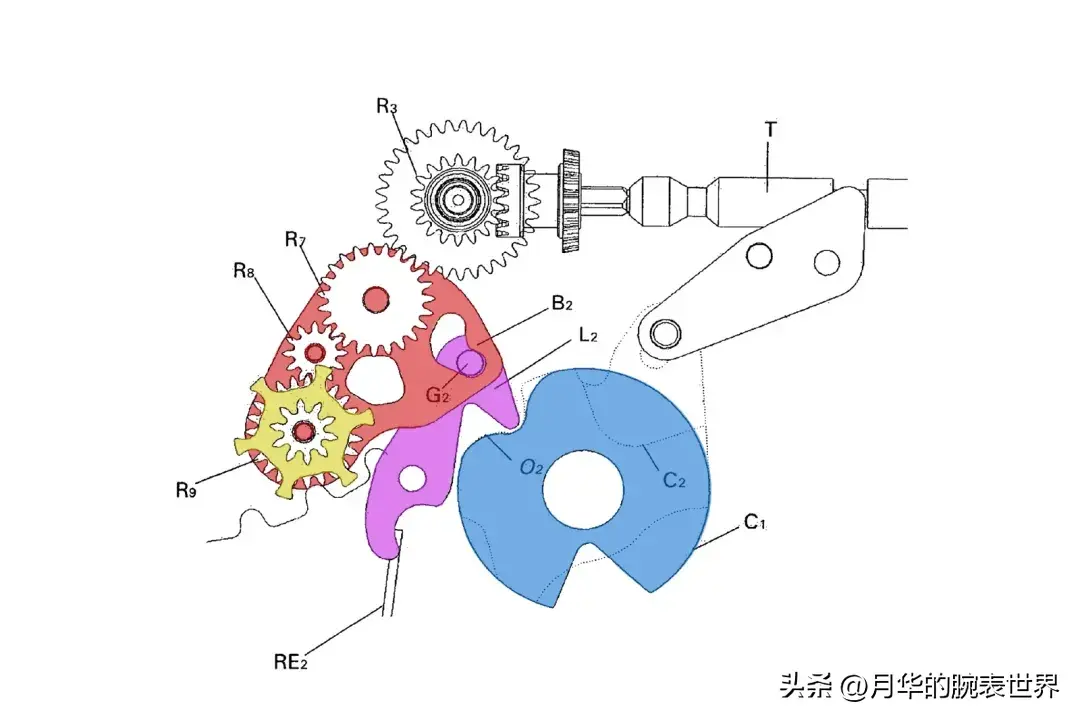

图6显示了系统在另一个位置,凸轮C1便于快速设置日期。粉红色的L2沉入C1的专用凹槽中,这反过来又带来了平台B2及其齿轮与冠干T的接触。
图6
该系统或多或少类似于计时装置,齿轮和杠杆的选择性啮合由凸轮控制,而凸轮又由用户按顺序排列。该系统还实施了一项安全措施,因此只有当表冠被拉到离表壳最远的位置时,不同的设置模式才会起作用。当表冠处于上紧位置时,没有固定杠杆啮合。
