手表拨针轴如何拆卸图解(教您如何拆卸手表调时间的针）

上弦拨针机构故障检测维修，天梭表上弦拨针机构零件组成。上弦拨针机构是由柄轴、柄头、立轮、离合轮。拨针跨轮、分轮、时轮、拉档、拉档轴、压簧、小钢轮、大铜、棘爪、棘爪簧、离合杆簧、离合杆等零部体组成的。如图1所示。

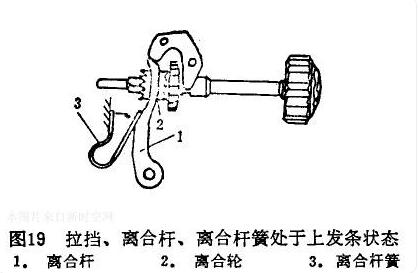

图1

上弦拨针机构工作原理，机械表上弦拨针机构发生的故障较其它部件发生的故障比较容易识别。一经发生故障，上弦或拨针时手就可以感觉到。常见的故障是轮齿间顶齿、打滑。原因多半是由轮齿磨秃、磨损或零件生锈而引起的。上弦拨针机构的部件多是钢质的，损坏严重的不易补修，只好更换新件。也有一种故障是人为造成的。如安装时的失误，间隙过大或过小，致使齿间啮合不当。但这类故障可以通过重装调整后而排除。除上述故障外，还要注意观察以下几个方面:如果发弦上到5-7档后，发出“喀喳”的声音而发生打滑的现象，这说明发弦挂钩出了故障。原因可能是上弦过多，迫使外钩折断，也可能是弦轴钩磨秃或弦盒内勾磨损。

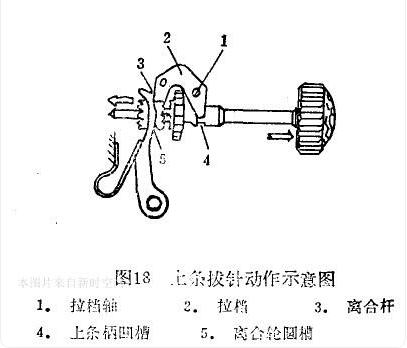

图2

天梭表离合轮与拨针轮啮合拨针（图2）的处理方法是:把发弦取出来，进行检查。若是外钩断了，可制做外钩，如果外钩未断，可用小方锉把弦钩头边锉成锐角，挂在弦图19所示，拉档有三个作用点，拉档钉安装在上弦柄轴中。下角与离合杆接触，用拉档上的拉档钉(起变位作用)，拉出柄轴，离合轮与拨针轮啮合后，即可拨针，如图20所示。

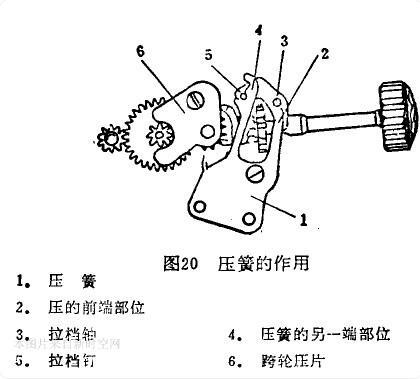

图3

上弦拨针调整方法示意图（图3），大压簧是一个弹簧钢片.前端紧压在拉档定位钉上，其作用是固定拉档，安在上弦柄的凹槽口内，使它不移动位置，下端有两个定位孔，当用螺丝固定大压簧后，除对拉档钉有定位作外用，还由于它盖在有离合杆和离合簧上，所以能起到维修上弦零件脱出的作用。
